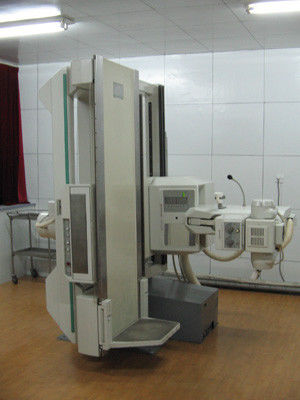

معدات التصوير الشعاعي الرقمي عالي التردد 500ma لأشعة X الطبية
تردد عالي
معسرير التصوير المحمول
كاشف لوحة فاريان المسطحة
التكوين الرئيسي
لا | جزء اسم | نوع | كمية |
مولد عالي الجهد عالي التردد | YJG30R-A | 1 مجموعة | |
وحدة التشغيل | YJO-Ⅳ | 1 مجموعة | |
أنبوب الأشعة السينية | H1083 | 1 مجموعة | |
جهاز الحد من الشعاع | م -38 | 1 مجموعة | |
كاشف لوحة مسطحة | 1800R | 1 مجموعة | |
SLC | YJT-Ⅰ | 1 مجموعة | |
رف DR | YJDR-Ⅰ | 1 مجموعة | |
سرير التصوير المحمول | YJS-Ⅲ | 1 مجموعة | |
محطة عمل الاكتساب (الكمبيوتر) | شاشة ملونة | 1 مجموعة | |
جريد | 103 سطر | 1 مجموعة | |
كابل جهد عالي | 75 كيلو فولت | 1 زوج |
المؤشرات الفنية الاساسية
لا | المعايير الفنية |
1 | مولد الأشعة السينية (YJG30R-A) |
1.1 | مصدر التيار الكهربائي: ثلاث مراحل 380 فولت ± 38 فولت |
* 1.2 | قوة الخرج القصوى: 30 كيلو وات |
* 1.3 | تردد التشغيل≥100 كيلو هرتز |
1.4 | جهد أنبوب التصوير الفوتوغرافي: يمكن أن يستمر ، ضبط طول الخطوة من 1 كيلو فولت ، نطاق التعديل هو 40 كيلو فولت ~ 150 كيلو فولت |
* 1.5 | تيار أنبوب التصوير الفوتوغرافي: يمكن تعديل الخطوة ، نطاق التعديل ، 10mA ~ 200mA |
* 1.6 | وقت التحميل: نطاق قابل للتعديل ، 2ms ~ 6300ms |
1.7 | الوقت الحالي: يمكن خطوة التعديل ، نطاق التعديل ، 0.1mAs ~ 500mAs |
2 | وحدة تحكم التشغيل (YJO-Ⅳ) |
2.1 | DC12V |
3 | أنبوب الأشعة السينية (H1083) |
3.1 | الحد الأقصى لجهد العمل: 125 كيلو فولت |
* 3.2 | التركيز الثنائي: 0.6 مم (نقطة بؤرية صغيرة) / 1.2 مم (نقطة بؤرية كبيرة) |
3.3 | طاقة إدخال الأنود: 15KW (نقطة بؤرية صغيرة) ; 30KW (نقطة بؤرية كبيرة) |
3.4 | الزاوية البصرية الأنود: 12 درجة |
* 3.5 | سرعة دوران الأنود: 3000 دورة في الدقيقة |
3.6 | محتوى الحرارة الأنود: 150KHU |
4. | جهاز الحد من الشعاع (M-38) |
4.1 | وضع التحكم في باب الرصاص: التشغيل اليدوي |
4.2 | مصدر الطاقة: 24VAC 7A |
4.3 | الترشيح المتأصل: 1.2mmAL |
4.4 | ضوء فلاش: 30 ثانية |
5 | كاشف اللوحة المسطحة (1800R) |
* 5.1 | مادة الفلورسنت: يوديد السيزيوم النمو المباشر |
* 5.2 | مسح حجم المنطقة: 17 × 17 بوصة |
5.3 | الدقة المكانية: .03.0 لتر / مم |
5.4 | تحويل رقمي تناظري: 16 بت |
6 | منطقة البكسل: 431.8 × 431.8 مم 2 |
6.1 | صفيف وحدات البكسل: 2816 × 2816 |
6.2 | حجم بكسل: 154 ميكرومتر |
6.3 | وقت قراءة الصورة: 1 ~ 1.5s |
6.4 | وقت التعرض: الأقصر: 1 مللي ثانية est الأطول: 10 ثوانٍ |
7 | رف DR |
7.1 | ارتفاع عمود الحامل: 2240 ملم |
7.2 | ذراع UC للتحرك لأعلى ولأسفل على طول العمود: 700mm ~ 1700mm |
7.3 | ذراع UC على طول نطاق دوران العمود: 0 ° ~ 105 ° |
7.4 | تحرك نطاق الكاشف لأعلى ولأسفل: 700mm ~ 1700mm وضع التحكم: قوة الكبح الكهربائية: N100N |
7.5 | نطاق حركة مكون أنبوب الأشعة السينية: 0 ~ 800mm ± 50mm طريقة القفل: تعمل بالكهرباء force قوة الكبح: ≥100N |
7.6 | مسافة SID 1000mm ~ 1800mm |
8 | سرير التصوير الفوتوغرافي المحمول (YJS-Ⅲ) |
8.1 | سرير بحجم اللوحة: الطول × العرض × الارتفاع = 2020 مم × 690 مم × 680 مم |
8.2 | وضع التشغيل: التشغيل اليدوي |
8.3 | الحاملة: بعد وزن أقل من 135 كجم يجب أن يكون قادرًا على العمل بشكل صحيح |
الآخرين: | |
9 | محطة العمل |
9.1 | وحدة المعالجة المركزية: .82.8 جيجاهرتز |
9.2 | ذاكرة الوصول العشوائي: GB2 جيجابايت |
9.3 | حجم القرص: GB500 جيجابايت |
9.4 | عرض: ≥19 ″ شاشة LCD ملونة طبية |
10 | وظيفة البرنامج (برنامج معالجة DRimage) |
10.1 | يمكن تجهيز مولد الجهد العالي بمجموعة متنوعة من أنبوب الأشعة السينية ، وأنبوب كل منحنى الطاقة ، ومنحنى التبريد ، والتحكم التلقائي بواسطة البرنامج |
10.2 | لديه وظيفة حماية الفحص الذاتي من إنذار الخطأ وإغلاقه في الوقت المناسب |
10.3 | واجهات Dicom3.0 لنقل الصور والاستعلام والطباعة وغيرها |
10.4 | مع برنامج معالجة الصور Magellan3 |
